Smartstream

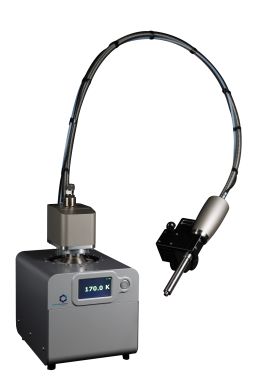

Smartstreamは液体窒素や窒素ガスを使用せず、乾燥空気を使用して170K（-103°C）まで冷却可能な吹付低温装置です。メンテンナスもほとんど必要としません。
特徴
- 温度範囲は170～400K（Smartstream Plusでは170～500K）
- 0.1Kの優れた温度安定性
- 乾燥空気を使用（液体窒素や窒素ガスは不要）
- 優れたメンテナンス性
- さまざまなX線システムに対応
動作原理
SmartstreamはOxford Cryosystems社製高性能ドライエアーユニットから供給される乾燥空気を使用して動作するよう設計されています。
乾燥空気は2つの流れに分けられます。第一の流れはSmartstreamに内蔵された小型スターリング冷凍機の熱交換器で冷却されます。冷却された乾燥空気は、ノズルを通過してサンプルに吹き付けられます。コールドヘッドに組み込まれたヒーターとセンサーにより、0.1Kの優れた温度安定性を実現します。乾燥空気の第2の流れは、室温のシールドフローを形成し、サンプルに氷が蓄積することを防ぎます。
仕様
| 性能 | |
|---|---|
| 温度範囲 | Smartstream：170-400K Smartstream Plus：170-500K |
| 温度安定性 | 0.1K |
| 冷却ガス流量 | 5 l/min |
| シュラウドガス流量 | 10 l/min（ターボモードで13 l/min） |
| 170K到達時間 | 50分 |
| 重量と寸法 | |
| ベースユニット寸法 | 263mm W x 425mm D x 426mm H |
| デリバリーノズル | Cryostream 800シリーズと同様 （図面のご提供も可能です） |
| ベースユニット寸法 | 263mm W x 425mm D x 426mm H |
| フレキシブルライン長 | 1500mm |
| 所要電力 | |
| 所要電力 | 100-120V 60Hzまたは200-240V 50Hz |
| 最大消費電力 | 400VA |
| Smartstreamドライエアユニット | |
| 寸法 | 630mm W x 415mm H x 300mm D |
| 重量 | 42kg |
| 所要電力 | 100-240V 50Hzまたは60Hz |
| 最大消費電力 | 750VA |
| 乾燥空気要件 | |
| ガスタイプ | クリーンな乾燥空気または窒素ガス |
| 大気圧露点温度 | -70°C以下 |
| 供給圧力 | 1 bar または 15 psi |
| 流量 | 15 l/min以上 |
