PheniX

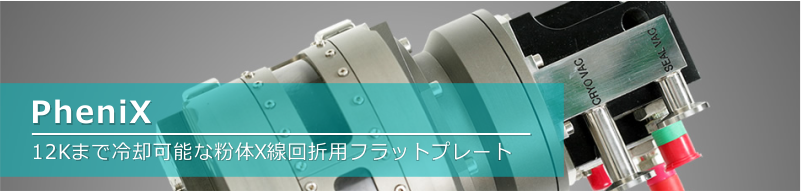

PheniXは、非常に低い温度における粉体回折用に特別に設計された、ユニークなクローズドサイクル・ヘリウムクライオスタットです。PheniXは、垂直ゴニオメーターに取り付けられるように設計されており、さまざまな粉体回折システムに対応するための取付プレートを提供可能です。

特徴

  • 液体冷媒なしで12Kの最低冷却温度
  • 0.1Kの優れた温度安定性
  • 高速冷却時間。45分で20K、60分で12K。
  • 迅速なサンプル交換のため、わずか40分のウォームアップ時間

動作原理

PheniX本体には、Oxford Cryosystems社製2ステージGM冷凍機が搭載されています。このGM冷凍機は、Cryodriveコンプレッサーから供給される圧縮ヘリウムガスを用いて駆動します。Cryodriveとコールドヘッドの間のヘリウムガス回路はシールされており、このシステムでのヘリウムガスの消費はありません。サンプルステージは、コールドヘッドのコールドステージとの間の熱伝導により冷却されます。PheniXのサンプル温度は、サンプルステージで測定されます。PheniX内の熱リークは、0.005mmのマイラー窓を組み込んだ放射シールドによって低減され、堅牢なカバーには、0.25mmのカーボンファイバーのX線透過窓が組み込まれています。

直径20mmのクロムめっきされた銅製サンプルステージがChimeraシステムには付属しますが、それ以外の材質のサンプルプレートもご提供可能です。不要な熱リークを最小に抑えるために、クライオスタット周辺の空間を継続的に真空引きします。

仕様

性能
温度範囲 12-290K
温度安定性 0.1K
20K到達時間
(室温から冷却)
40分
12K到達時間
(室温から冷却)
60分
クライオスタット寸法および重量 120mm W x 302mm L x 259mm H、6kg
窓材 カバー窓:0.25mmカーボンファイバー
放射シールド窓:0.005mmマイラー
コントローラ
寸法 263mm W x 141mm H x 299mm D
所要電力 100-240V、50/60Hz
消費電力 500VA
K450ヘリウムコンプレッサー
重量および寸法 100kg、639mm H x 610mm D x 540mm W
所要電力 50Hz 200-240V、60Hz 208-230V
動作電流 17.0A@240V、15.7A@230V
動作電力 3.4kW@240V、3.6kW@230V
電源ヒューズ規格 20A(開始電流:65A)
水冷要件 3.0kWチラー、標準流量5l/min@ 18°C
ターボ分子ポンプ
寸法と重量 510mm W x 740mm H x 360mm D
所要電力 220/240V 50/60Hz、115V 50/60Hz
